Graffatrice B-GF1

▶︎ facile da usare
▶︎ bordi piatti o tondi
▶︎ costo graffette molto basso

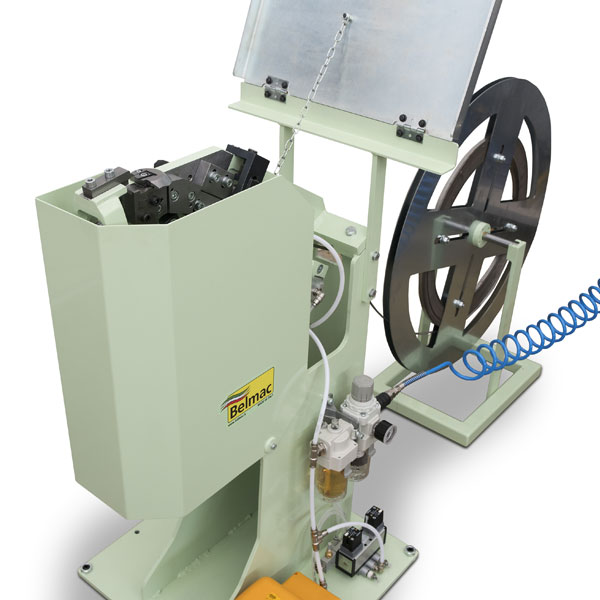

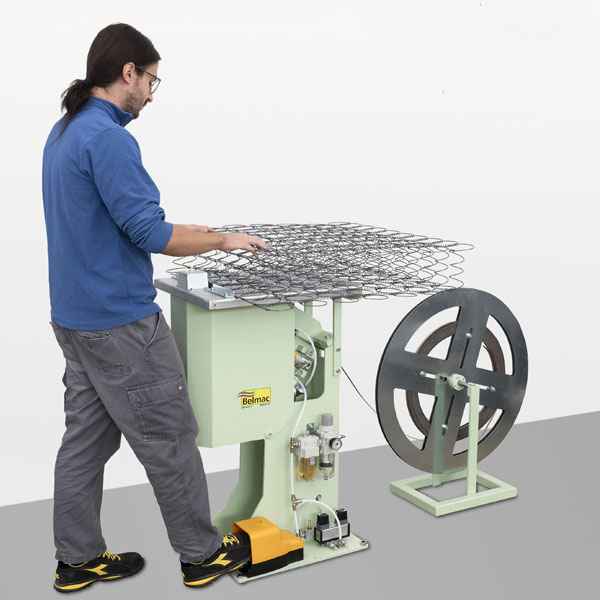

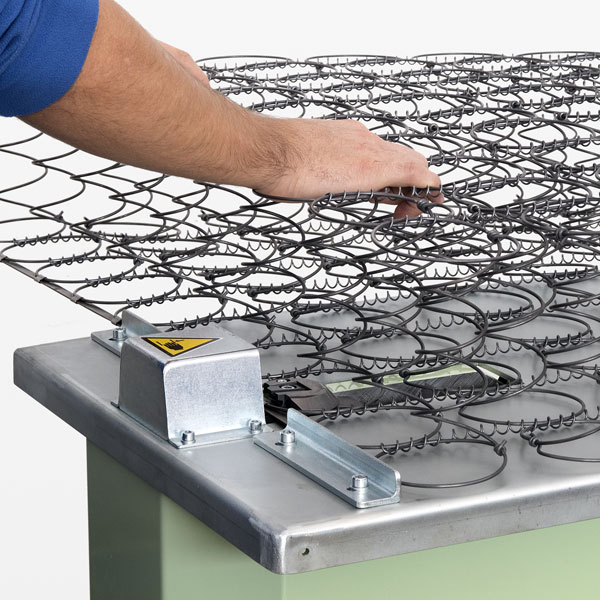

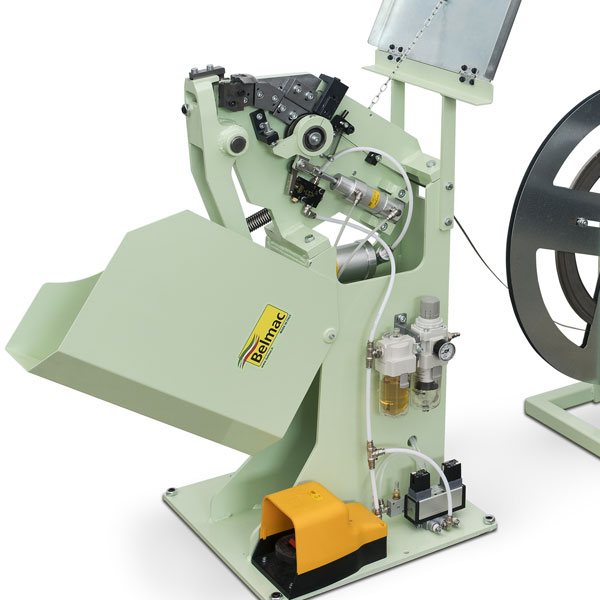

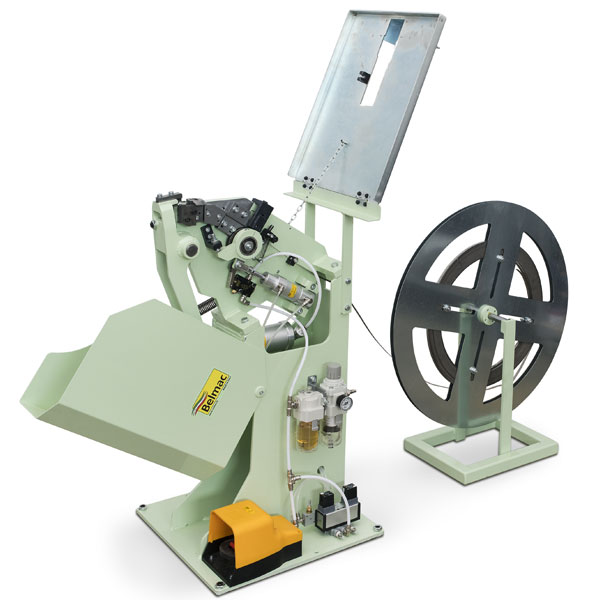

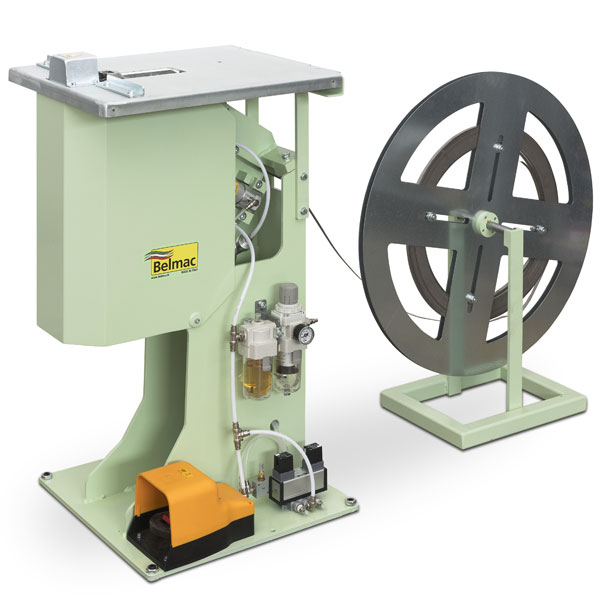

Con la graffatrice B-GF1 vengono fissati due bordi in acciaio su una carcassa di molle Bonnell. La particolarità della macchina è che il materiale per le graffette è molto economico, perché i singoli punti vengono prodotti in continuo da un nastro di acciaio.

Si adatta a varie misure di tondino o piattina. Una funzione semiautomatica adattabile alla capacità dell’operatore facilita il lavoro. La macchina è alimentata ad aria compressa e viene fornita senza banco di lavoro, che può essere realizzato su richiesta secondo le esigenze del cliente.


Caratteristiche tecniche
produzione

fino a 30 carcasse singole/ora,
dipende dall’abilità dell’operatore

diametro filo tondo per bordo

3,5 - 5,0 mm

filo piatto per bordo

larghezza: 6 - 10 mm
spessore: 1,4 - 1,8 mm

nastro d’acciaio per graffette

larghezza: 10 mm
spessore: 0,6 - 0,7 mm

resistenza nastro per graffette

40 kg/mm2

diametro padiglione molle DFi

70 - 90 mm

diametro filo molle

1,9 - 2,4 mm

diametro min./mass. bobina nastro

300/700 mm

pressione aria di alimentazione

6 bar

consumo di aria compressa

17 m³/ora

dimensione della macchina

560 x 450 x 920 mm

dimensione del dipanatoio

310 x 740 x 850 mm

peso della macchina

120 kg

peso del dipanatoio

30 kg

dimensione della zona di lavoro

5500 x 4500 mm

Caratteristiche tecniche
produzione

fino a 30 carcasse singole/ora,
dipende dall’abilità dell’operatore

diametro filo tondo per bordo

3,5 - 5,0 mm

filo piatto per bordo

larghezza: 6 - 10 mm
spessore: 1,4 - 1,8 mm

nastro d’acciaio per graffette

larghezza: 10 mm
spessore: 0,6 - 0,7 mm

resistenza nastro per graffette

40 kg/mm2

diametro padiglione molle DFi

70 - 90 mm

diametro filo molle

1,9 - 2,4 mm

diametro min./mass. bobina nastro

300/700 mm

pressione aria di alimentazione

6 bar

consumo di aria compressa

17 m³/ora

dimensione della macchina

560 x 450 x 920 mm

dimensione del dipanatoio

310 x 740 x 850 mm

peso della macchina

120 kg

peso del dipanatoio

30 kg

dimensione della zona di lavoro

5500 x 4500 mm
